Giới thiệu dòng X: Thế hệ tiếp theo của Hệ thống thu thập dữ liệu

Hệ thống thu thập dữ liệu dòng X đại diện cho công nghệ thu thập dữ liệu mới nhất, được thiết kế đặc biệt để cách mạng hóa cách bạn thu thập và phân tích dữ liệu. Tập trung sâu sắc vào việc đơn giản hóa quy trình thiết lập, giảm chi phí đi dây và nâng cao cả tốc độ lẫn khả năng kỹ thuật, các sản phẩm dòng X thiết lập một tiêu chuẩn mới về hiệu quả và hiệu suất trong các hệ thống thu thập dữ liệu, đồng thời có những bước tiến trong việc giảm tổng chi phí.

Các tính năng chính của dòng X:

• Thiết lập đơn giản: Các hệ thống dòng X được thiết kế để dễ sử dụng, đảm bảo bạn có thể thiết lập và vận hành hệ thống thu thập dữ liệu một cách nhanh chóng và không gặp rắc rối. Việc thiết lập được tối ưu hóa này giúp tiết kiệm thời gian quý báu, cho phép bạn tập trung vào điều thực sự quan trọng: dữ liệu của bạn.

• Giảm chi phí đi dây: Dòng X giảm thiểu nhu cầu đi dây phức tạp thông qua thiết kế sáng tạo và tích hợp các công nghệ tiên tiến. Điều này không chỉ giảm thời gian thiết lập mà còn cắt giảm đáng kể các chi phí liên quan đến việc mua và quản lý cáp.

• Tốc độ nâng cao: Dòng X được trang bị khả năng xử lý dữ liệu tốc độ cao, đảm bảo bạn có thể ghi và phân tích dữ liệu với tốc độ lên đến 200 kS/s mỗi kênh. Điều này có nghĩa là các thiết bị dòng X có thể dễ dàng giải quyết ngay cả những tác vụ phân tích tín hiệu động phức tạp nhất.

• Cải thiện năng lực kỹ thuật: Với dòng DEWESOFT X, bạn được hưởng lợi từ những tiến bộ mới nhất trong công nghệ thu thập dữ liệu. Từ các phép đo có độ chính xác cao hơn đến mật độ kênh lớn hơn và chất lượng tín hiệu được cải thiện, những hệ thống này được thiết kế để đáp ứng nhu cầu của cả những tác vụ thu thập dữ liệu khắt khe nhất.

• Giảm chi phí: Một trong những nguyên tắc cốt lõi đằng sau sự phát triển của dòng X là cung cấp khả năng thu thập dữ liệu vượt trội với chi phí giảm. Bằng cách tối ưu hóa thiết kế và tận dụng các quy trình sản xuất hiệu quả, chúng tôi đã có thể hạ thấp mức giá, giúp nhiều người dùng hơn có thể tiếp cận với công nghệ thu thập dữ liệu chất lượng cao.

Dòng Dewesoft X không chỉ là một hệ thống thu thập dữ liệu; đó là một giải pháp toàn diện được thiết kế để nâng cao khả năng thu thập và phân tích dữ liệu của bạn. Dù bạn đang tiến hành nghiên cứu phức tạp, giám sát các quy trình quan trọng hay bất kỳ công việc nào khác, các sản phẩm dòng Dewesoft X đều mang lại hiệu suất, sự linh hoạt và độ tin cậy

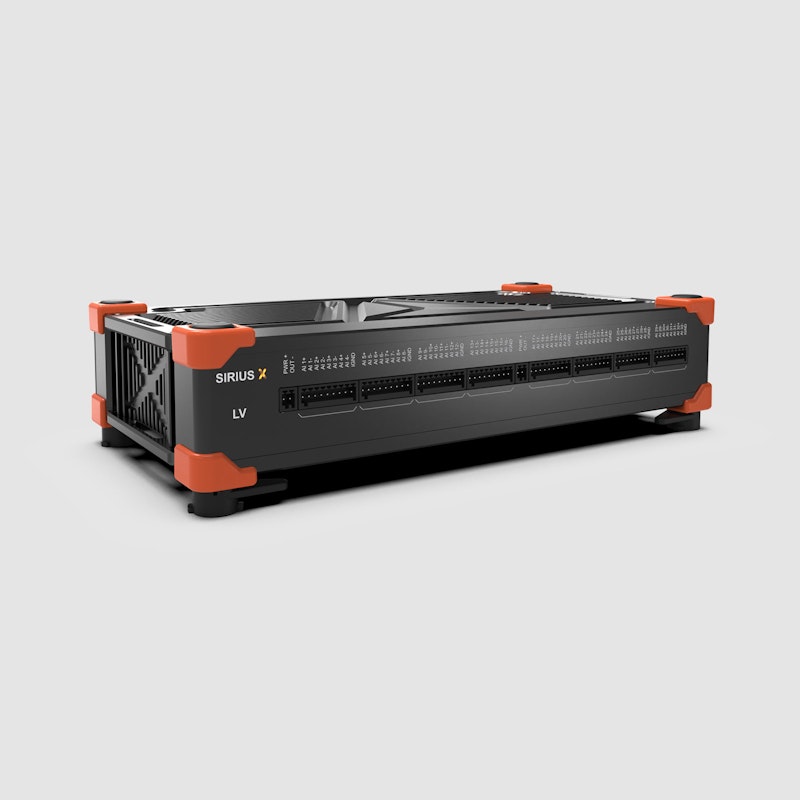

Tổng quan về thiết bị SIRIUS® X

Trong hình, bạn có thể thấy tổng quan chung về thiết bị SIRIUS® X:

• Khung máy bằng nhôm chắc chắn với thiết kế không quạt.

• Trên bảng điều khiển phía trước, chúng ta có tới 32 cổng đầu vào analog.

• Hai cổng Gigabit Ethernet với đầu nối RJ45 để cấp nguồn, truyền dữ liệu và đồng bộ hóa. Cả hai cổng đều hỗ trợ giao thức đồng bộ hóa PTPv2 và PoE chủ động (Cấp nguồn qua Ethernet).

• Hai cổng EtherCAT có thể được sử dụng để giao tiếp song song với các bộ điều khiển EtherCAT của bên thứ ba. Điều này cho phép bạn gửi dữ liệu đến các bộ điều khiển giàn thử nghiệm và các hệ thống hiện có khác.

• Cổng CAN FD tốc độ cao hỗ trợ đọc dữ liệu CAN và CAN FD tiêu chuẩn cũng như các giao thức dựa trên CAN khác như XCP, CCP, OBDII, và J1939. Đầu ra CAN cũng có thể thực hiện được qua cùng một cổng.

• Khe cắm thẻ nhớ SD để lưu trữ dữ liệu trực tiếp trên thiết bị ở chế độ ghi dữ liệu (data logger).

* Xin lưu ý rằng chế độ này sẽ có sẵn vào cuối năm nay với bản nâng cấp Phần mềm/Firmware.

Nhiều kênh với mức giá hợp lý!

Các thiết bị DAQ SIRIUS® X đã được thiết kế để tăng số lượng kênh mà không ảnh hưởng đến kích thước và sự thân thiện với người dùng của khung máy mô-đun SIRIUS. Người dùng có thể hưởng lợi từ 16 hoặc 32 kênh đầu vào analog trên mỗi thiết bị, tùy thuộc vào kiểu máy đã chọn. Sự cải tiến này cung cấp khả năng thu thập dữ liệu sâu rộng hơn và giảm đáng kể chi phí trên mỗi kênh, làm cho các thiết bị này trở thành một lựa chọn có lợi về mặt kinh tế cho nhiều ứng dụng.

Việc mở rộng thêm số lượng kênh rất đơn giản với dòng SIRIUS® X. Nhiều thiết bị có thể được kết nối chuỗi liền mạch với nhau, cho phép tăng dung lượng kênh một cách linh hoạt. Kết nối này được thực hiện dễ dàng bằng một sợi cáp Ethernet duy nhất, đơn giản và tiết kiệm chi phí, có chức năng truyền tải tín hiệu nguồn, dữ liệu và đồng bộ hóa. Tính năng này giúp đơn giản hóa việc thiết lập và giảm sự lộn xộn và phức tạp thường liên quan đến việc quản lý nhiều thiết bị thu thập dữ liệu, biến SIRIUS® X trở thành giải pháp lý tưởng cho các dự án đòi hỏi mật độ kênh cao và thời gian thiết lập tối thiểu.

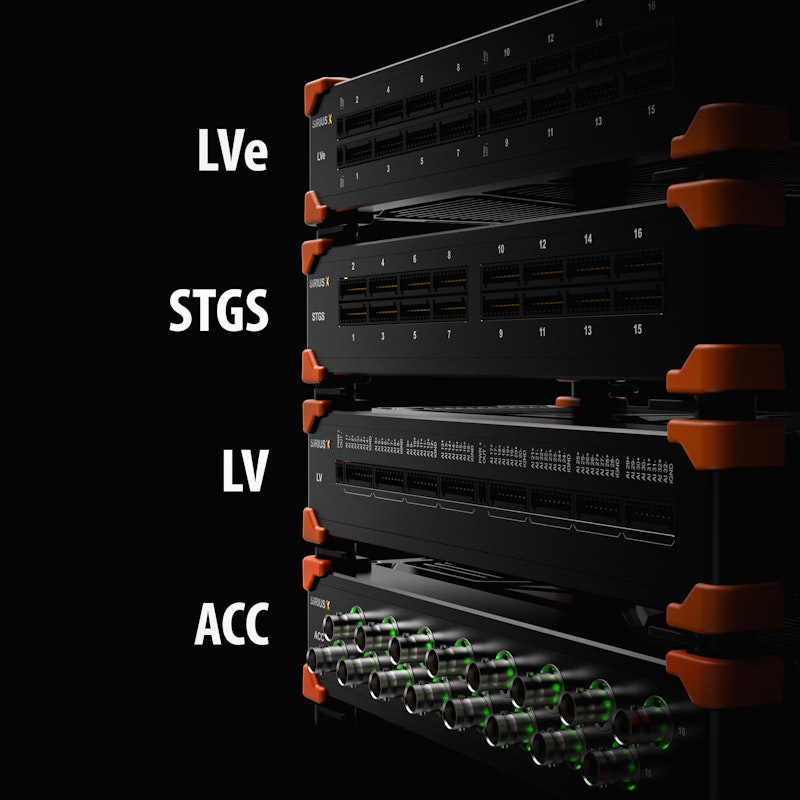

Điều hòa tín hiệu cao cấp

Các thiết bị SIRIUS® X cung cấp khả năng điều hòa tín hiệu vượt trội, tương thích với nhiều mô-đun đầu vào và đầu ra khác nhau. Các mô-đun này có khả năng đo lường một loạt các tín hiệu đa dạng, bao gồm:

• Điện áp

• Biến dạng, ứng suất và lực

• Âm thanh và rung động (IEPE và điện tích)

• Và các loại tín hiệu khác sẽ sớm ra mắt

Các thiết bị SIRIUS® X hỗ trợ tới 32 kênh đầu vào trong khung máy kiểu mô-đun SIRIUS quen thuộc. Các bộ khuếch đại cung cấp dữ liệu ở độ phân giải 24-bit, chống răng cưa (alias-free), có dải động cao và tỷ lệ tín hiệu trên nhiễu (SNR) thấp. Tốc độ lấy mẫu có thể được lựa chọn bằng phần mềm cho từng kênh đầu vào và cung cấp tốc độ thu thập lên đến 200 kS/s.

Sự kết hợp giữa phần cứng và phần mềm thu thập dữ liệu chất lượng cao của Dewesoft đảm bảo việc thu thập dữ liệu liền mạch và chính xác mà không bỏ sót một mẫu nào. Phần mềm DewesoftX đi kèm cung cấp các tính năng trực quan hóa dữ liệu và xử lý tín hiệu mạnh mẽ.

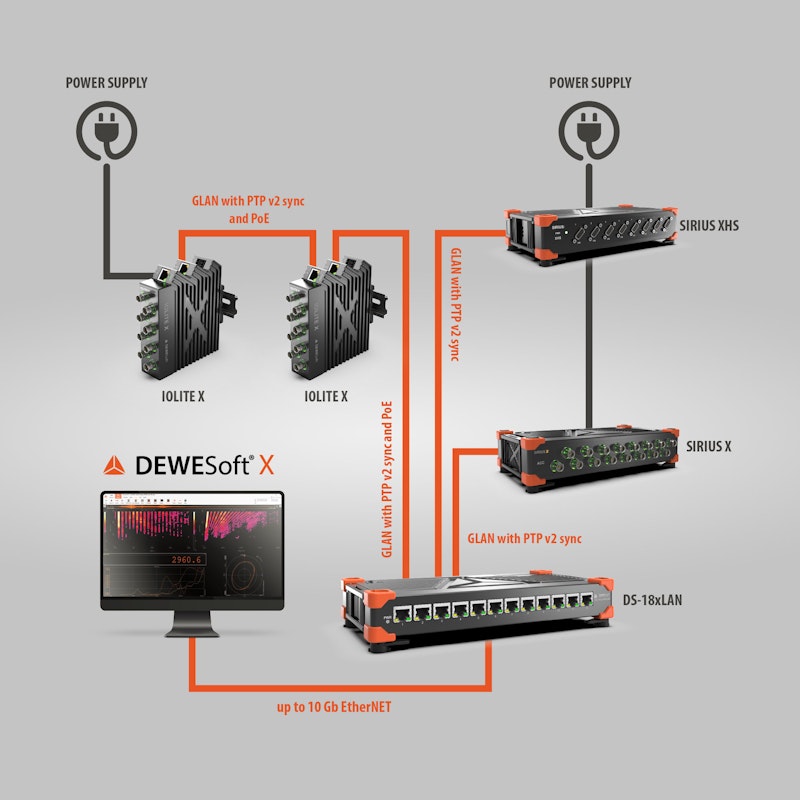

Thiết lập không rắc rối và khả năng kết nối liên thông với các thiết bị khác

Dòng thiết bị thu thập dữ liệu X-line mới của Dewesoft, bao gồm IOLITE® X, SIRIUS® X, SIRIUS® XHS và OBSIDIAN®, thể hiện triết lý thiết kế nhất quán của chúng tôi: sự đơn giản và khả năng kết nối liên thông.

Các thiết bị này không chỉ được thiết kế để kết nối và đồng bộ hóa với nhau một cách dễ dàng, mà còn để tích hợp liền mạch vào hệ thống thu thập dữ liệu hiện có của bạn, mang lại sự yên tâm về khả năng tương thích của chúng.

Tính năng này cho phép bạn mở rộng và tùy chỉnh hệ thống thu thập dữ liệu của mình một cách liền mạch. Hơn nữa, việc sử dụng các bộ chuyển mạch mạng (switch) DS-LAN của chúng tôi có hỗ trợ đồng bộ hóa PTP sẽ cho phép bạn phân phối các thiết bị của mình một cách dễ dàng, đảm bảo việc thiết lập không gặp rắc rối.

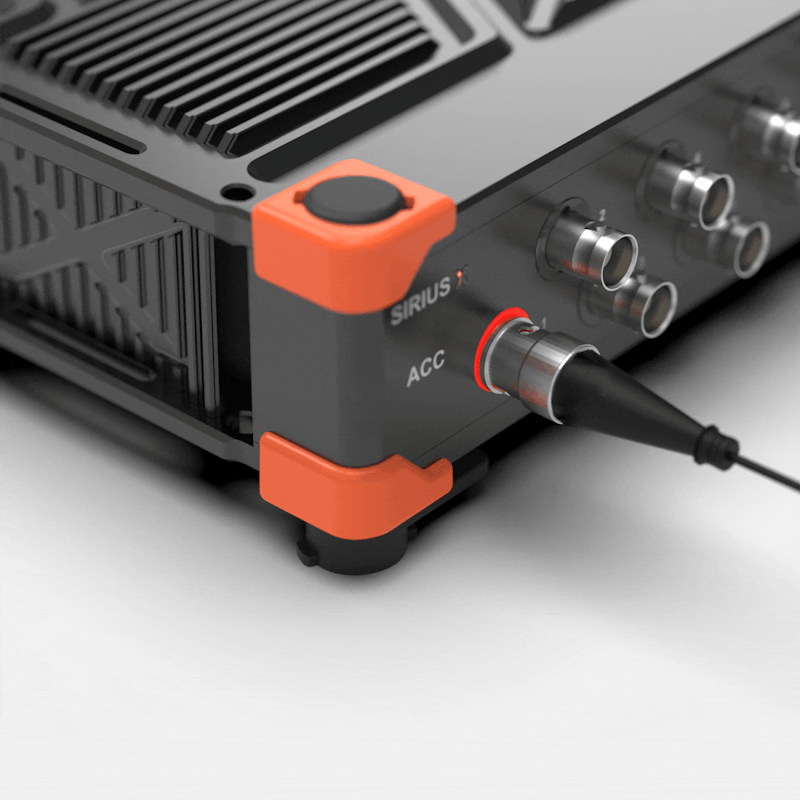

Kiểm tra cảm biến IEPE

Bộ khuếch đại tín hiệu SIRIUS® X 16xACC dành cho cảm biến IEPE được trang bị một vòng đèn LED xung quanh đầu nối đầu vào để cung cấp phản hồi trực quan cho biết cảm biến có được kết nối đúng cách hay không. Khi một cảm biến IEPE được kết nối, bộ khuếch đại sẽ liên tục kiểm tra dòng điện đến cảm biến và bật đèn LED màu xanh lá cây sáng hoặc màu đỏ tươi, tùy thuộc vào việc trở kháng của cảm biến có ổn định hay không.

Với đèn báo LED này, bạn sẽ có phản hồi trực quan ngay lập tức về việc tất cả các cảm biến IEPE của mình, chẳng hạn như gia tốc kế hoặc micrô, có đang hoạt động và được nối dây chính xác hay không. Đây chỉ là một chi tiết nhỏ nhưng hữu ích khác giúp công việc của bạn với tư cách là một kỹ sư thử nghiệm trở nên dễ dàng hơn một chút.

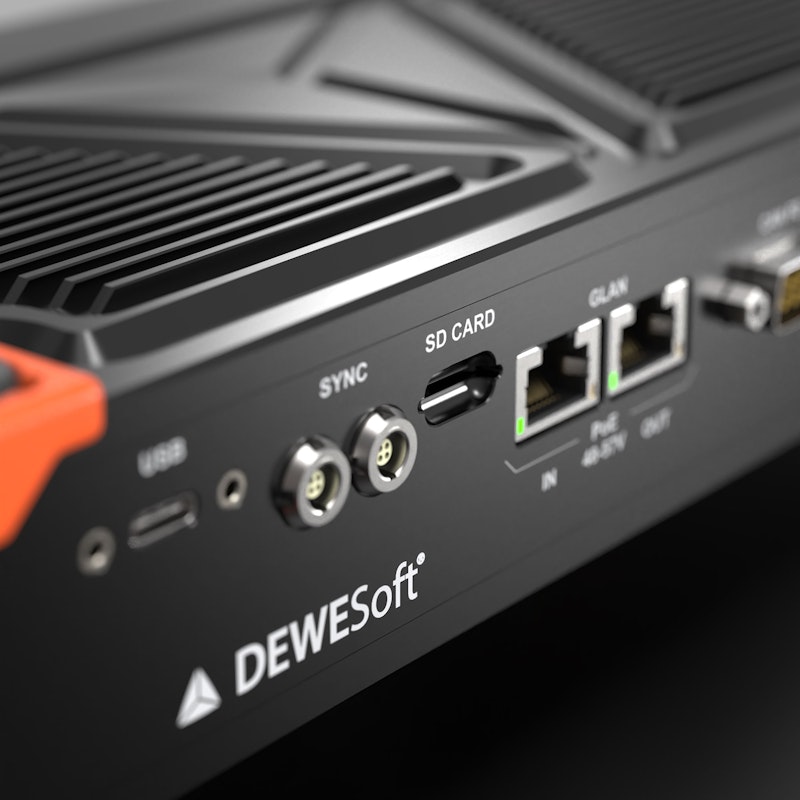

Lưu trữ bằng thẻ SD tích hợp

Các thiết bị SIRIUS® X được trang bị bộ xử lý ARM chạy hệ điều hành Linux. Chúng được vận hành bởi phần mềm DewesoftRT nhúng mới của chúng tôi, có thể cho phép vận hành thời gian thực và ghi dữ liệu trực tiếp trên thiết bị.

Đó là lý do tại sao các thiết bị SIRIUS® X đi kèm với một khe cắm thẻ SD cho phép lưu trữ dữ liệu ngay trên bo mạch, hỗ trợ thẻ SD lên đến 2TB. Tính năng này cho phép các thiết bị lưu trữ dữ liệu thô trực tiếp trên thiết bị để phân tích sau này, biến SIRIUS® X thành một bộ ghi dữ liệu độc lập hoạt động mà không cần bất kỳ kết nối PC bên ngoài nào.

Vào cuối năm nay, một bản cập nhật cho phần mềm và firmware DewesoftRT nhúng sẽ nâng cao hơn nữa chức năng này. Bản cập nhật này sẽ giới thiệu các khả năng mới như mô-đun tính toán trực tuyến, kích hoạt (triggering), lưu trữ và xuất dữ liệu thời gian thực, mở rộng chức năng và tính linh hoạt của các thiết bị SIRIUS® X.

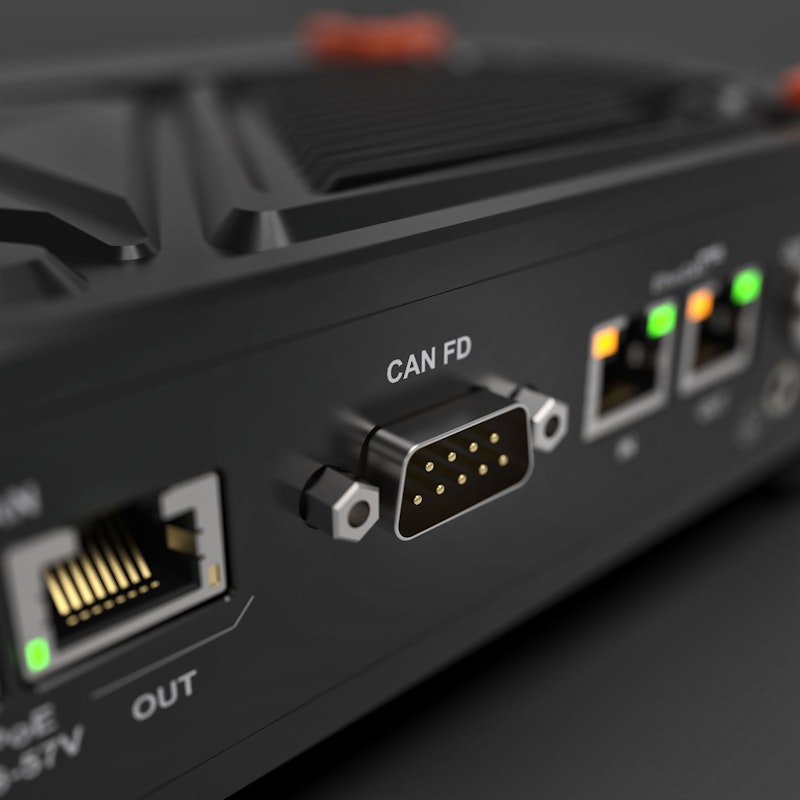

Giao diện CAN và CAN FD

Các thiết bị SIRIUS® X có một cổng CAN/CAN FD để phân tích dữ liệu bus CAN. Giao diện CAN hỗ trợ truyền và nhận dữ liệu CAN 2.0b với tốc độ tối đa 1 Mbit/s, trong khi giao diện CAN FD hỗ trợ giao diện CAN tốc độ cao với tốc độ dữ liệu lên đến 8 Mbps. Cả hai đều tương thích và cho phép giải mã dữ liệu J1939, J1587, và OBD II trên bus CAN.

Tất cả các kênh CAN đều được cách ly để đảm bảo việc thu thập dữ liệu CAN không bị ảnh hưởng trong môi trường nhiễu và cho chất lượng tín hiệu tối đa.

Giao diện CAN của SIRIUS® bổ sung các khả năng:

• Ghi lại và đồng bộ hóa dữ liệu bus CAN với các đầu vào analog của bạn.

• Ghi, lưu trữ và phân tích CAN nâng cao.

• Giám sát và giải mã tin nhắn CAN trực tuyến.

• Giải mã tin nhắn CAN ngoại tuyến.

• Hiển thị trực quan để trình bày dữ liệu CAN.

• Phân tích toán học trực tuyến và ngoại tuyến của các kênh CAN.

• Nhập và xuất tệp CAN DBC.

• Hỗ trợ OBDII trên CAN, J1939, và XCP/CCP.

• Truyền tín hiệu CAN (CAN transmit).

Các kênh CAN có tính năng cách ly, đảm bảo thu thập dữ liệu CAN và CAN FD đáng tin cậy trong môi trường nhiễu trong khi vẫn duy trì chất lượng tín hiệu tối ưu.

Giao diện CAN của SIRIUS® X hỗ trợ đọc và ghi dữ liệu, đồng thời cung cấp nguồn điện 5V và 12V cho các cảm biến.

Thiết bị hoàn toàn tương thích openDAQ™

Các hệ thống thu thập dữ liệu X-line mới của Dewesoft hoàn toàn hỗ trợ openDAQ, một SDK (Bộ công cụ phát triển phần mềm) thu thập dữ liệu mã nguồn mở tuân thủ các tiêu chuẩn công nghiệp. Điều này có nghĩa là bạn có thể dễ dàng phát hiện, thiết lập và thu thập dữ liệu từ bất kỳ cảm biến, thiết bị thu thập dữ liệu và công cụ nào tương thích với openDAQ.

SDK openDAQ nổi bật nhờ tính dễ sử dụng, hiệu suất được tối ưu hóa và khả năng tương thích trên các hệ điều hành khác nhau, bao gồm Linux, MacOS và Windows. Nó cũng hỗ trợ nhiều ngôn ngữ lập trình phổ biến, chẳng hạn như Python và C++, cho phép các nhà phát triển làm việc trong môi trường lập trình ưa thích của họ.

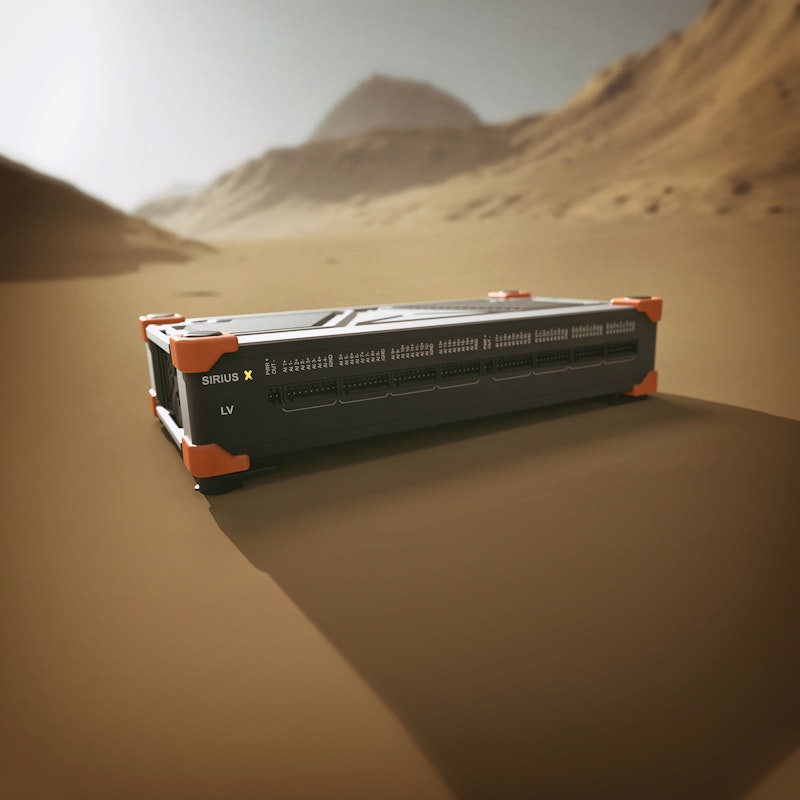

Thiết kế không quạt

Các thiết bị SIRIUS® X được chế tạo với vỏ máy chắc chắn, không quạt và được thiết kế đặc biệt không có quạt làm mát. Thiết kế không quạt này làm cho chúng đặc biệt phù hợp để sử dụng trong các môi trường công nghiệp khắc nghiệt, bao gồm cả những nơi có nhiều bụi bẩn và mảnh vụn.

Cấu trúc bền bỉ của chúng đảm bảo hiệu suất đáng tin cậy và tuổi thọ cao, ngay cả trong những điều kiện khắt khe thường thấy ở các môi trường công nghiệp nặng. Lựa chọn thiết kế này không chỉ nâng cao độ bền của chúng mà còn giảm nhu cầu bảo trì và tăng độ tin cậy tổng thể của các hệ thống đo lường.

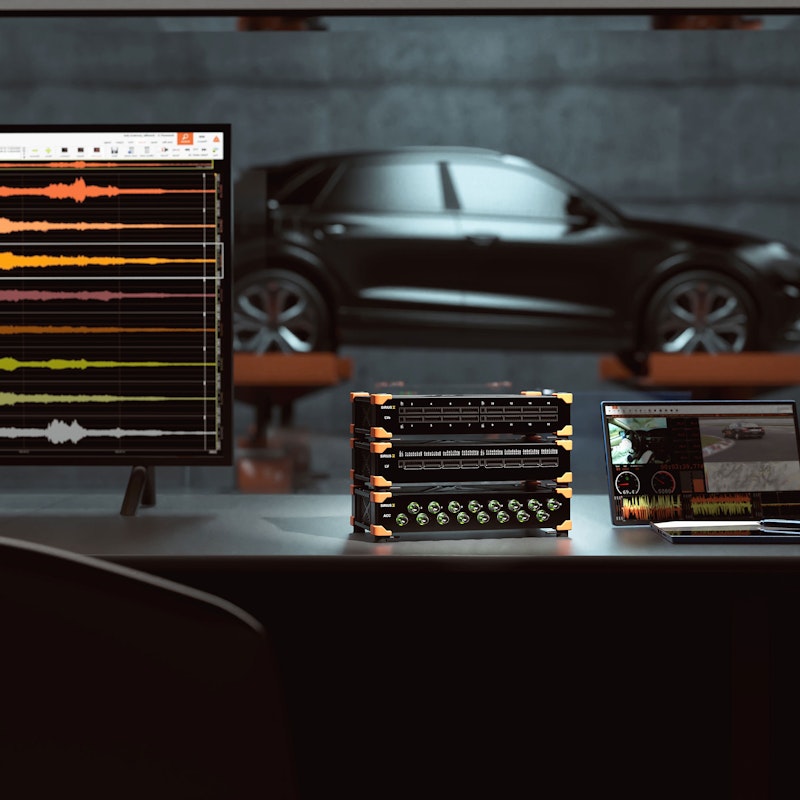

Phù hợp cho nhiều ứng dụng

Các thiết bị SIRIUS® X rất linh hoạt và đặc biệt phù hợp cho các ứng dụng đo lường và thử nghiệm có yêu cầu cao. Chúng lý tưởng cho một loạt các nhiệm vụ đo lường, bao gồm:

• Thử nghiệm rung động

• Thử nghiệm động lực học kết cấu

• Thử nghiệm độ mỏi

• Dữ liệu tải trọng trên đường và thử nghiệm độ bền

Cùng với nhiều ứng dụng khác, các thiết bị này được thiết kế để dễ dàng xử lý các môi trường và nhiệm vụ khắt khe khác nhau.
